Схемы релейных переключателей: варианты конструкции и распространенные методы

В сфере электронных проектов существует множество схем релейных переключателей, каждая из которых имеет свой уникальный дизайн и функциональность. Однако для многих мелких электронных предприятий транзисторы и MOSFETs часто являются предпочтительным выбором в качестве первичных коммутационных устройств. Это предпочтение обусловлено их способностью обеспечивать быстрое переключение постоянного тока (ВКЛ-ВЫКЛ) катушек реле, что делает их универсальными для различных источников входного сигнала. В этой статье рассматриваются несколько широко используемых методов переключения реле, проливающих свет на принципы их проектирования.

1. Схема реле Дарлингтона NPN

В схеме релейного переключателя Дарлингтона NPN используются два NPN-транзисторы сконфигурирован таким образом, что ток эмиттера первого транзистора TR1 служит током базы для второго транзистора TR2. Подача положительного тока базы на TR1 автоматически активирует переключающий транзистор TR2.

Обычно при использовании двух отдельных транзисторов в паре Дарлингтона небольшой резистор (в диапазоне от 100 до 1,000 Ом) вставляется между базой и эмиттером первичного переключающего транзистора TR2, чтобы обеспечить полную дезактивацию. Кроме того, встроен инерционный диод для защиты TR2 от любой обратной электродвижущей силы, возникающей во время обесточивания катушки реле.

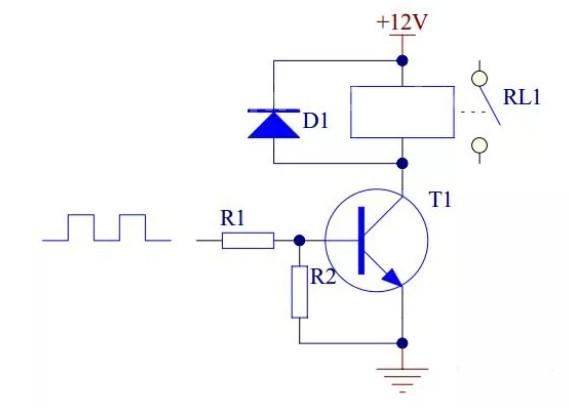

2. Схема управления транзисторным реле

В схемах управления реле, использующих транзисторы, рекомендуется выбирать NPN-транзисторы. Схема работает следующим образом:

• Когда входной сигнал высокий, транзистор Т1 насыщается и включается, подавая питание на катушку реле и замыкая контакт.
• И наоборот, когда входной сигнал становится низким, транзистор Т1 отключается, обесточивая катушку реле, что приводит к размыканию контакта.

Каждый компонент схемы выполняет свою определенную роль:

• Транзистор Т1 служит управляющим ключом.
• Резистор R1 в первую очередь действует как ограничитель тока, снижая потребляемую мощность транзистора Т1.
• Резистор R2 обеспечивает надежное отключение транзистора Т1.
• Диод D1, действуя как безынерционный диод, обеспечивает путь утечки воздуха для катушки реле, когда транзистор переходит из включенного состояния в выключенное. Это фиксирует напряжение на катушке до +12 В.

3. Релейная схема привода оптопары

Схема реле привода оптопары работает следующим образом:

• Если вывод 1U1-1 подключен к 12 В или 5 В, 1U1 находится в активном состоянии, в результате чего 1Q1 также становится активным. Когда 1Q1-3 достигает 0 В, напряжение на катушке составляет 11.7 В.
• Если контакт 1U1-1 не подключен или заземлен, контакт 1U1 становится непроводящим, что приводит к деактивации контакта 1Q1. Следовательно, на 1Q1-3 регистрируется 11.9В, а напряжение на катушке падает до 0В.

Подводя итог, можно сказать, что мир релейных переключателей предлагает множество конструкций, причем транзисторы и МОП-транзисторы становятся предпочтительным выбором из-за их возможностей быстрого переключения постоянного тока. Эти универсальные компоненты позволяют эффективно управлять катушками реле от различных источников входного сигнала, что делает их незаменимыми для различных небольших электронных проектов».
